Postprzez Jake » 23 cze 2020, 00:30

Udalo mi sie dzis zrobić porzadne odpowietrzenia mostow w 4R ;)

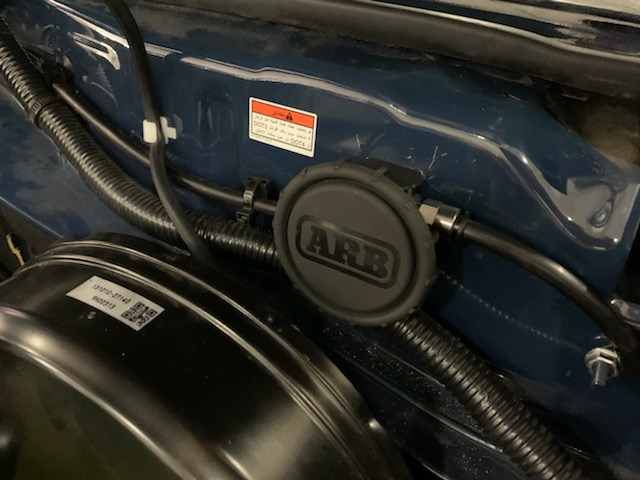

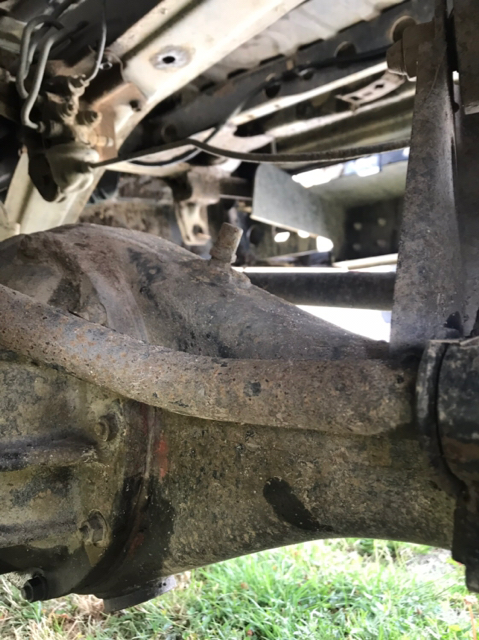

Fabrycznie w ogole nie bylo wyprowadzen. Na mostach były ino kapturki z rzekomo-zwrotnym zaworkiem, teraz ma to sens.

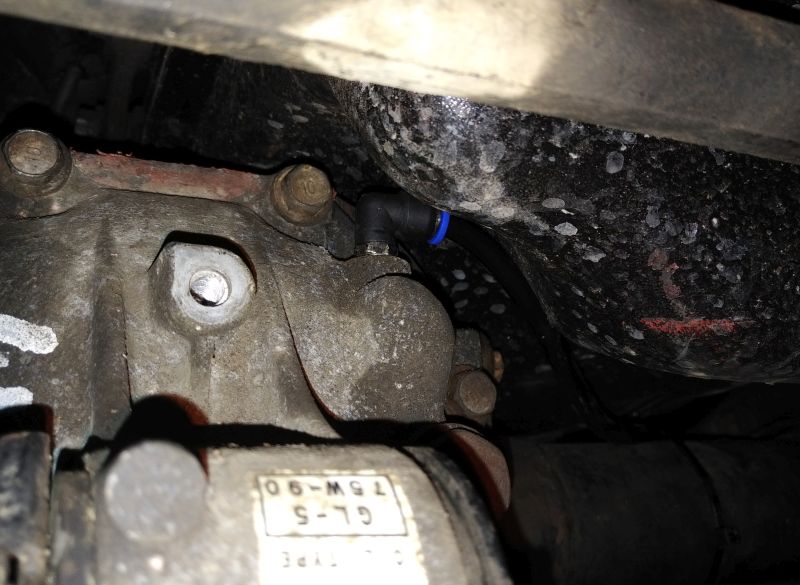

Dyfry gotowe, do skrzyni jeszcze wezyk nie podpiety, wymacalem na razie odpowietrznik ale nie dałem rady go zdjac - bede kombinowac w czwartek...

Trooper ma to fabrycznie duzo madrzej zrobione ale chyba i tak przerobie to tak samo jak w 4R.
Isuzu Trooper LTD 3.1D 1997r
Toyota 4-Runner 3.0V6 1991r.
-----
Kupię Isuzu Trooper RS 3.2V6 96-98r (nowa deska), najlepiej czarny...
Avatar użytkownika
Jake
Moderator

Posty: 1712
Dołączył(a): 25 kwi 2015, 22:02
Lokalizacja: Kraków

Re: [4R] Odpowietrzenia mostów i skrzyni.

Postprzez Quentil » 23 cze 2020, 03:50

Podoba mi się :)2 Czego użyłeś do zrobienia tego?
Kiedyś widziałem zdjęcie jak ktoś zrobił odpowietrzenia to pod maską zamiast zaworków zostawił wygięte wężyki tak aby tworzyły coś na zasadzie syfonu. A może było to i to.
6VE1...
Quentil

Posty: 692
Dołączył(a): 26 paź 2012, 22:07
Lokalizacja: Puławy / Lublin

Re: [4R] Odpowietrzenia mostów i skrzyni.

Postprzez mcgiver » 23 cze 2020, 09:21

te złączki wtykowe dobrze się sprawują przy ciśnieniu bo do tego są zaprojektowane . chodzi o to że uszczelnienie wewnątrz napiera na powierzchnie uszczelniane właśnie dzięki ciśnieniu panującemu wewnątrz i wytrzymują w zalezności od wymagań do 10 , 14 bar. niestety bez ciśnienia wewnętrznego zdarza się że taka złączka może puścić wodę do układu jeśli np dyfer z taką złączką znajdzie się pod lustrem wody(błota).
w tym wypadku pewniejsze były by złączki skręcane stosowane w układach podciśnieniowych. np takie https://www.arapneumatik.pl/k-381-zlacz ... adz-parker
wiem coś o tym bo na codzień mam do czynienia z układami pneumatycznymi ;)
ewentualnie system Faro do lpg https://jacus.pl/szukaj.html/szukaj=FAR ... odprod=tak
dziwkowóz E36 KABRIO ZMODZONY STROKER M50B29
youngtimer e30 M10B18 wąska lampa
dwa koła KLR 650 TENGAI
wół roboczy MONT 3,2 97 LTD
WSZYSTKIE SĄ, NIEKTÓRE STOJĄ :)
tylni napęd jest jak sex; po co jechać na ręcznym jak można dać w pizdę
Avatar użytkownika
mcgiver

Posty: 1800
Dołączył(a): 26 lut 2015, 22:18
Lokalizacja: żywiec

Re: [4R] Odpowietrzenia mostów i skrzyni.

Postprzez Jake » 25 cze 2020, 11:08

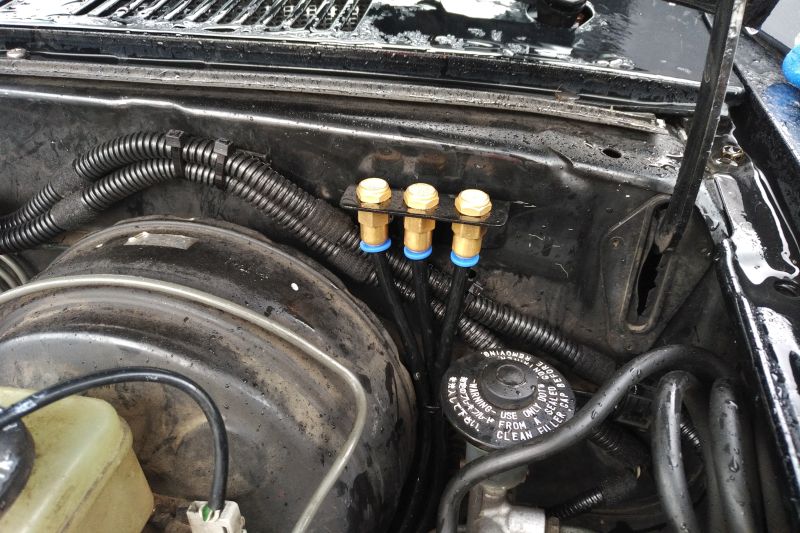

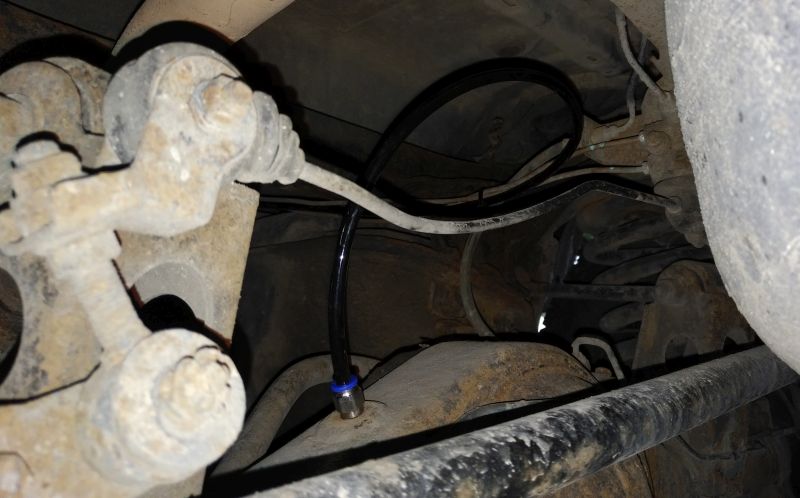

@Quentil: Tak, dokladnie jak mcgiver pisze, to standardowe złączki ze sklepu z pneumatyka. Wezyk zrobiony z PE, srednica 8mm, na mostach łaczka prosta gwint 10mm, wezyk 8mm, pod maska łaczka wezyk 8mm na gwint wewnetrzny 10mm i tlumiki hałasu zastosowane jako ochrona przed syfem. Blaszka mocujaca wycieta, nawiercona i wygieta samodzielnie z blachy 2mm, malowan sprayem, mocowanie do grodzi na dwie nitonakrętki.
